Planung & Montage von Sendeanlagen
Von der Konzeptplanung bis zur schlüsselfertigen Inbetriebnahme – STR-NETWORK plant, montiert und wartet komplette UKW- und DAB+-Sendeanlagen. Wir arbeiten mit führenden Herstellern wie Kathrein, Rohde & Schwarz, BW Broadcast, Elenos und Nautel zusammen und können für jede Anforderung die passende Lösung konfigurieren.
Unsere Ingenieure dimensionieren Antennen, Kabel, Combiner und Sender exakt nach den Anforderungen der Frequenzzuteilung und des gewünschten Versorgungsgebiets. Nach der Installation führen wir umfassende Inbetriebnahme-Messungen durch und dokumentieren alle Parameter für die Fernmeldebehörde.
Eine professionell geplante Sendeanlage spart langfristig Kosten: Weniger Ausfälle, geringerer Stromverbrauch, bessere Signalqualität und einfachere Wartung.
Aufbau einer UKW-Sendeanlage
Eine typische UKW-Sendeanlage besteht aus mehreren Komponenten, die perfekt aufeinander abgestimmt sein müssen. Jedes Element beeinflusst die Gesamtperformance – von der Audioqualität über die Reichweite bis zur Betriebssicherheit.

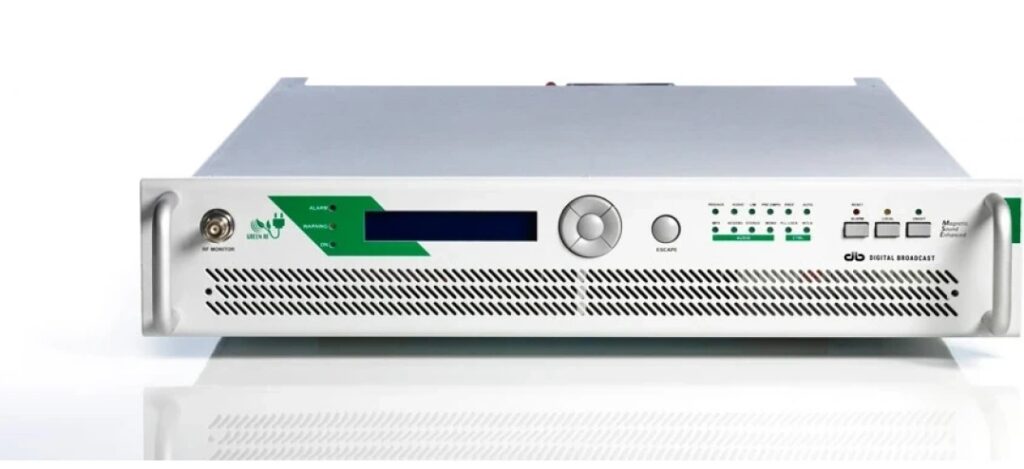

UKW-Sender (Transmitter)
Das Herzstück der Anlage. Moderne Solid-State-Sender arbeiten mit LDMOS-Transistoren und erreichen Wirkungsgrade von über 70 %. Übliche Leistungsklassen reichen von 30 Watt (Kleinstsender für Eventradio) bis 10 kW (Großsender für landesweite Versorgung). Wir setzen auf bewährte Modelle von Elenos, BW Broadcast und Nautel, die sich durch hohe Zuverlässigkeit und geringen Wartungsaufwand auszeichnen.

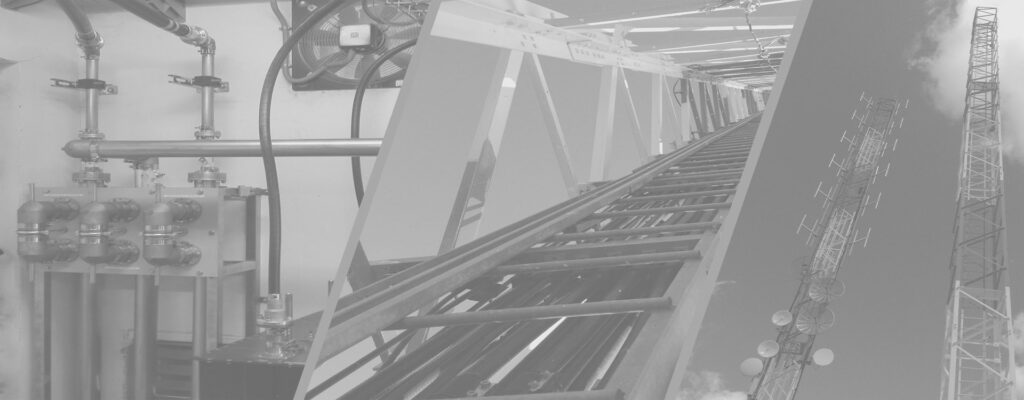

Antennensystem
Die Antenne bestimmt, in welche Richtung und mit welchem Gewinn das Signal abgestrahlt wird. Für Rundstrahlung kommen Halbwellendipole oder Kreuzdipole zum Einsatz, die in vertikalen Arrays angeordnet werden. Für gerichtete Abstrahlung verwenden wir Yagi-Antennen oder Panel-Antennen. Die Polarisation (vertikal, horizontal oder zirkular) wird gemäß den Vorgaben der Frequenzzuteilung gewählt.
Koaxialkabel & Stecker
Die Verbindung zwischen Sender und Antenne erfolgt über koaxiale Speisekabel. Je nach Leistung und Kabellänge kommen verschiedene Durchmesser zum Einsatz: 7/8" (22 mm) für kleinere Anlagen, 1 5/8" (41 mm) für mittlere Leistungen und 3 1/8" (79 mm) für Hochleistungsanwendungen. Wir verwenden ausschließlich kupferummantelte Kabel mit niedrigem Dämpfungsbelag und wetterfeste N- oder 7-16-Stecker.
Combiner & Filter
Wenn mehrere Sender am selben Standort über eine gemeinsame Antenne senden, werden Combiner (Weichen) benötigt. Diese filtern die einzelnen Frequenzen so, dass sie sich nicht gegenseitig stören. Bei UKW-Anwendungen setzen wir Bandpass-Combiner mit sehr geringer Einfügedämpfung (< 0,5 dB) ein. Für Notch-Filter und Tiefpassfilter arbeiten wir mit spezialisierten Herstellern zusammen.
Audio-Processing & Modulation
Bevor das Audiosignal den Sender erreicht, durchläuft es einen Soundprozessor (z. B. Thimeo Stereo Tool, Orban Optimod, Omnia). Dieser komprimiert, limitiert und optimiert den Klang für die UKW-Ausstrahlung. Der Stereo-Encoder wandelt das L/R-Signal in ein MPX-Signal um und fügt RDS-Daten (Sendername, Radiotext, Verkehrsfunk-Flag) hinzu.
Stromversorgung & USV
Eine unterbrechungsfreie Stromversorgung (USV) ist an jedem Senderstandort unverzichtbar. Sie schützt die empfindliche Elektronik vor Spannungsschwankungen, Blitzeinschlägen und kurzzeitigen Ausfällen. Für kritische Standorte planen wir zusätzlich Notstromaggregate oder Solaranlagen mit Batteriespeicher ein.
UKW-Antennen
Halbwellen-, Ganzwellen- und Kreuzdipole, Yagi-Antennen
FM-Sender
Solid-State Sender von 30 W bis 10 kW
Richtantennen
Yagi-Antennen für Zubringerstrecken und gerichtete Versorgung
Von der Planung bis zur Inbetriebnahme
Anlagenplanung
Basierend auf der Frequenzzuteilung dimensionieren wir die gesamte Anlage: Senderleistung, Antennentyp und -anzahl, Kabeltyp und -länge, erforderliche Filter und Combiner. Wir erstellen ein detailliertes Blockschaltbild und eine Leistungsberechnung, die den Weg des Signals vom Audio-Eingang bis zur Antenne dokumentiert.
Beschaffung & Vorbereitung
Wir beschaffen alle Komponenten direkt bei den Herstellern, konfigurieren Sender und Prozessoren vor und bereiten die Kabel mit den passenden Steckern vor. Antennen werden nach Datenblatt vormontiert und auf korrekten Zustand geprüft.
Installation & Montage
Die Montage umfasst die Antennenmontage am Mast (oft in Höhen von 30–80 Metern), die Kabelverlegung, den Aufbau des Technikschranks mit Sender, Prozessor und Monitoring-Einheit, sowie die Erdung und Blitzschutzinstallation. Bei Bedarf koordinieren wir Kletterer und Krantechnik.

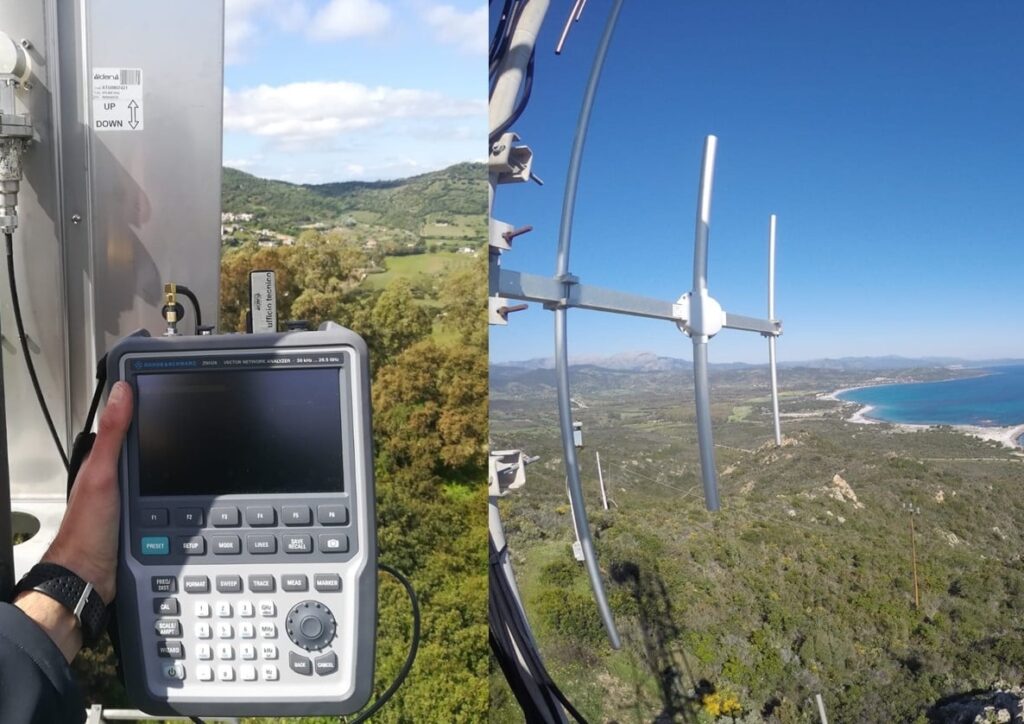

Inbetriebnahme & Messung
Nach der Montage führen wir umfassende Messungen durch: VSWR der Antenne (Stehwellenverhältnis), Ausgangsleistung des Senders, Frequenzgenauigkeit, MPX-Deviation (max. ±75 kHz), Pilotton-Pegel (19 kHz, 6–10 % Deviation), RDS-Pegel und Audioqualität. Alle Messwerte werden protokolliert und an die Behörde übermittelt.
Wartung & Störungsdienst
Eine Sendeanlage muss zuverlässig rund um die Uhr arbeiten – 365 Tage im Jahr. Regelmäßige Wartung verlängert die Lebensdauer der Komponenten und verhindert ungeplante Ausfälle. Unser Wartungskonzept umfasst:
Jährliche Vor-Ort-Inspektion aller Komponenten
VSWR-Messung der Antenne und Kabelstrecke
Prüfung der USV-Batterien und Notstromversorgung
Kontrolle von Erdung und Blitzschutzanlage
Fernüberwachung mit automatischer Alarmierung (24/7)
Störungsbehebung mit garantierter Reaktionszeit
